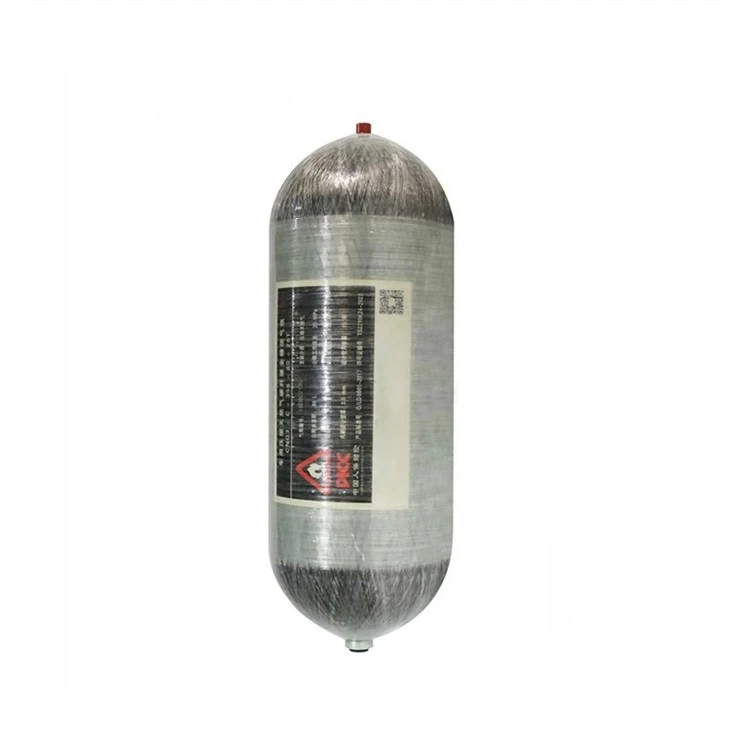

Tipo 4 Cilindro GNV

Cilindros de Gás Especial para Veículos a Gás Natural Liquefeito

Cilindro de ar do veículo

Métodos de instalação que reduzam a resistência e a rigidez do cilindro de gás, como soldagem e remendos, não devem ser usados.

Os cilindros de gás devem ser instalados de forma razoável e ordenada. Após a instalação, o cilindro de gás não deve exceder a borda do contorno externo do veículo e a distância do cilindro de gás ao tubo de escape do veículo não deve ser inferior a 2.000 mm. Quando a distância for inferior a 200 mm, deve ser instalado um dispositivo de isolamento térmico confiável; A distância entre a válvula de entrada do cilindro de gás e a borda máxima do contorno externo em ambos os lados do veículo não deve ser inferior a 2.000 mm.

Caso seja adotado o modo de instalação longitudinal, ou seja, o eixo do botijão de gás é paralelo ao eixo longitudinal do veículo, a extremidade do botijão de gás com válvulas e instrumentos deve ficar voltada para a traseira do veículo.

O cilindro de gás deve estar firmemente instalado. Uma junta antiderrapante flexível com espessura não inferior a 2 mm deve ser colocada entre o cilindro de gás e a sede fixa. O parafuso de fixação deve ter um dispositivo de travamento cujo torque de aperto atenda aos requisitos de projeto. Depois que o cilindro de gás estiver instalado e preso, ele será capaz de suportar a força de 8 vezes o peso total do cilindro de gás totalmente carregado nas seis direções de cima, baixo, esquerda, direita, frente e atrás. Não deve haver deslocamento relativo entre o cilindro de gás e o assento fixo. O deslocamento relativo máximo do ponto fixo entre o cilindro de gás e a sede fixa não deve ser superior a 13 mm e os fechos não devem estar soltos.

O cilindro de ar não deve ser instalado na cabine ou no compartimento de passageiros.

Pipeline e conector

Os tubos devem ser dispostos de forma ordenada e razoável, sem colisão ou atrito com as partes adjacentes. A distância entre os clipes de fixação do tubo não deve exceder 600 mm. Se o tubo entrar em contato com partes adjacentes ou passar pela placa de orifício, ele deve ser protegido por uma junta resistente a baixa maciez. A forma "O" do tubo de ligação rígido deve ser colocada entre as duas partes. O raio de curvatura da linha central do tubo em forma de "S" ou "U" não deve ser inferior a 5 vezes o diâmetro externo do tubo, o que pode eliminar a expansão térmica, contração a frio e vibração.

A distância entre tubulações e juntas e tubo de escape do motor não deve ser inferior a 75 mm. Quando a distância é de 75mm~200mm, um dispositivo de isolamento térmico fixo e confiável deve ser definido; A distância do eixo de transmissão não deve ser inferior a 75 mm.

Mangueiras flexíveis, como mangueiras metálicas especiais de aço inoxidável, devem ser usadas para tubulações entre tratores e reboques. A mangueira flexível deve ser fixada na parte da base do veículo com presilhas elásticas de fixação, com espaçamento das presilhas de fixação não superior a 300mm, devendo ser fixada antes e depois de cada dobra. A distância entre a mangueira e o tubo de escape do motor não deve ser inferior a 100 mm. Quando a distância for de 100mm~200mm, um dispositivo de isolamento térmico fixo e confiável deve ser instalado.

A distância entre a tubulação criogênica e o circuito elétrico automotivo, tubulação de água, tubulação de gás, tubulação de óleo e outras partes que não são resistentes a baixa temperatura não deve ser inferior a 15 mm. Autor: Siming Teke https://www.bilibili.com/read/cv19240478/
